Wasserfüllstandsanzeiger

Physik 2017/2018

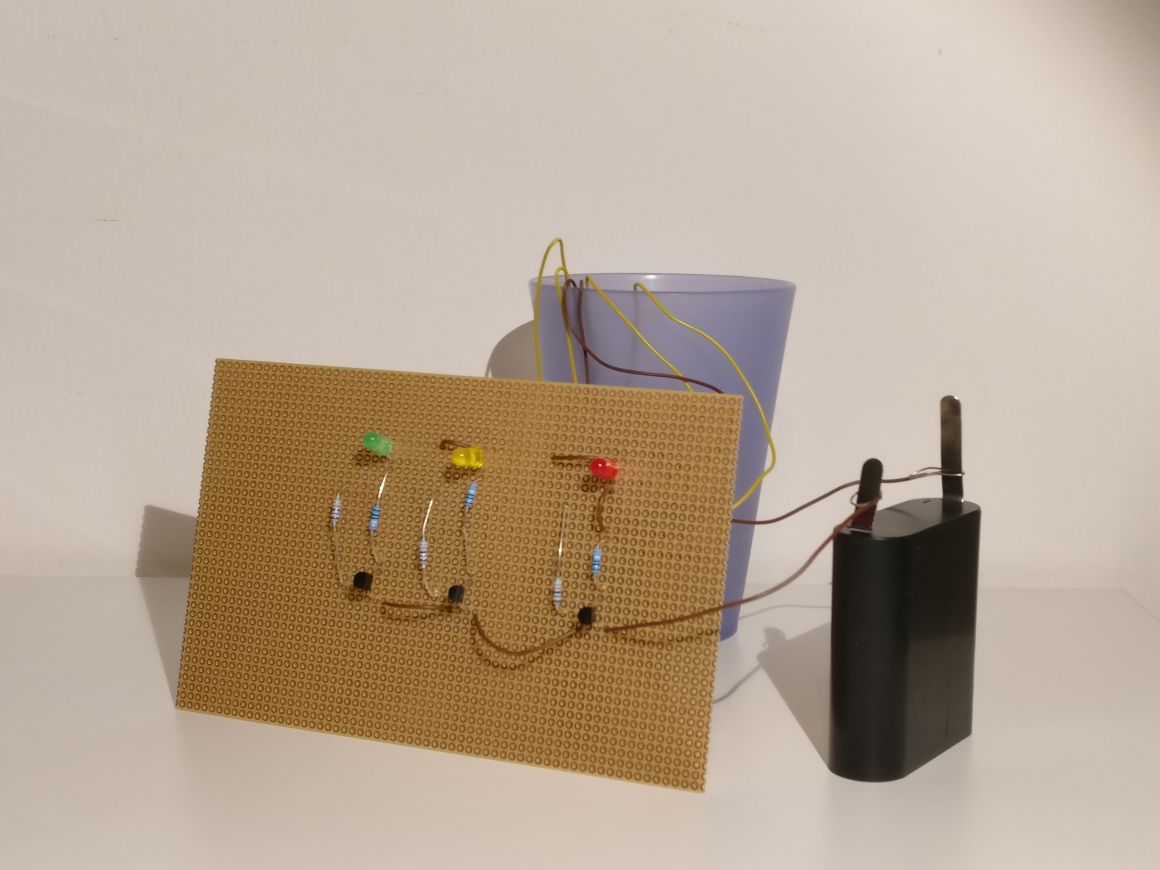

In den letzten Wochen haben wir im Physik-Diff-Unterricht einen Wasserfüllstandsanzeiger gebaut. Wir haben uns die benötigten bauteile besorgt. Dazu gehören 3 verschiedenfarbene Leuchtdioden , 3 Transistoren , 3 390k Wiederstände , 3 33k Wiederstände (30K Wiederstände waren nicht vorhanden , also wollten wir auf der sicheren Seite sein und haben die 33k Wiederstände verwendet) und übliche Kabel. Ebenfalls benötigten wir einen Becher und eine 4,5V Batterie.

Schaltplan: zum Schaltplan
Aufbau: zum Aufbau
Funktion: zur Funktion
