Wie ist die Füllstandsanzeige aufgebaut?

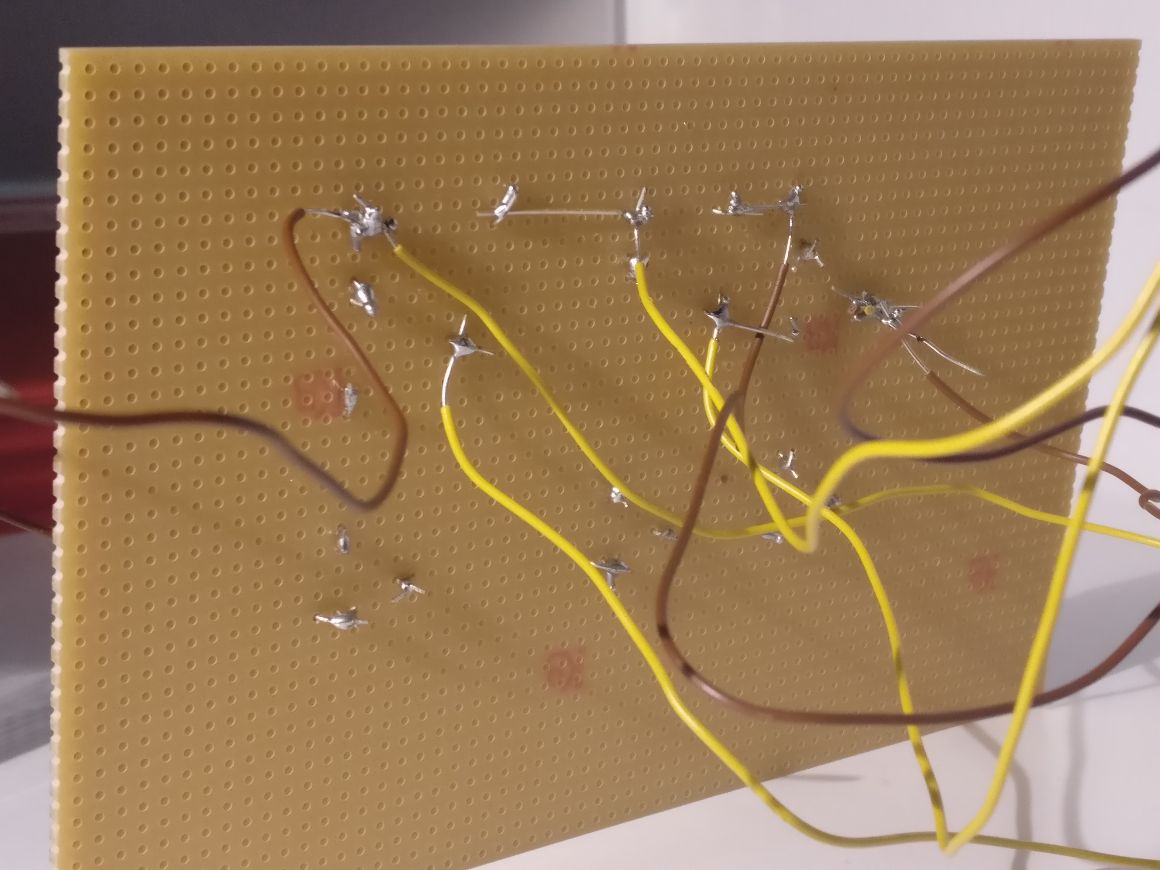

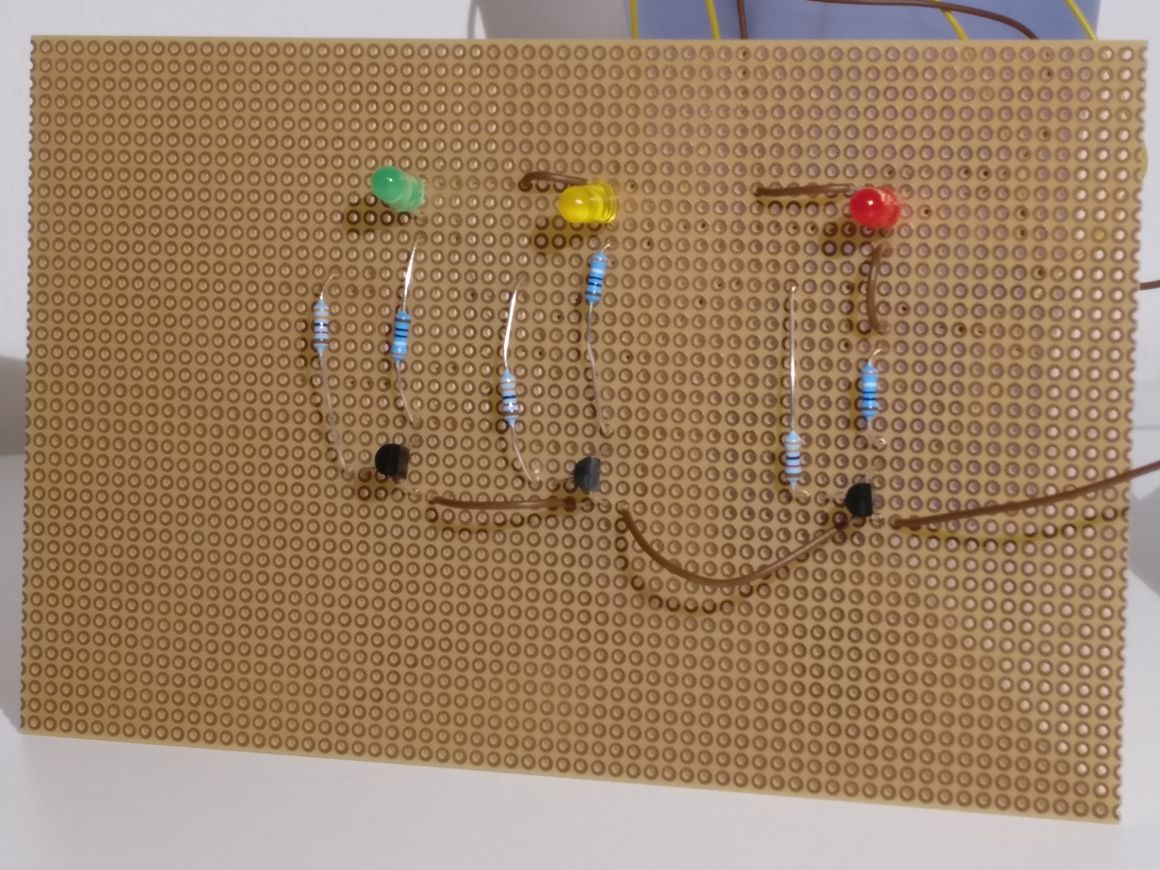

Von der 4,5 Volt Batterie geht ein Kabel zu allen drei Transistoren. Von dort aus gehen 3 Kabel, die mit 33k Wiederständen verbunden waren, in den Becher. Vom Becher führte ein kabel zur 4,5 Volt Batterie zurück. Dieses war ebenfalls mit den Transistoren verbunden. Die Leuchtdioden, die mit diesem Kabel verbunden waren, wurden durch 390k Wiederstände unterstützt. Im Becher befinen sich die Kontakte von den Kabeln.
