Schaltplan fuer dem Sender:

Der Sender besteht zum groesten Teil aus drei Teilen. Der erste Teil sind die Batterien (also der Eingang) und der Schalter, mit dem man das Ganze ein und aus schalten kann. Von hier aus wird der Strom in den "Multivibrator" geleitet, welcher dafuer verantwortlich ist, den Strom in Wellen weiterzuleiten. Wenn man daran seine Kopfhoerer anschliesst, kann man diese Frequenz auch hoeren. Dieser sorgt dafuer, dass das Infrarot Licht, welches von Leuchtioden ausgesendet wird, nicht mit dem Sonnenlicht verwechselt wird.

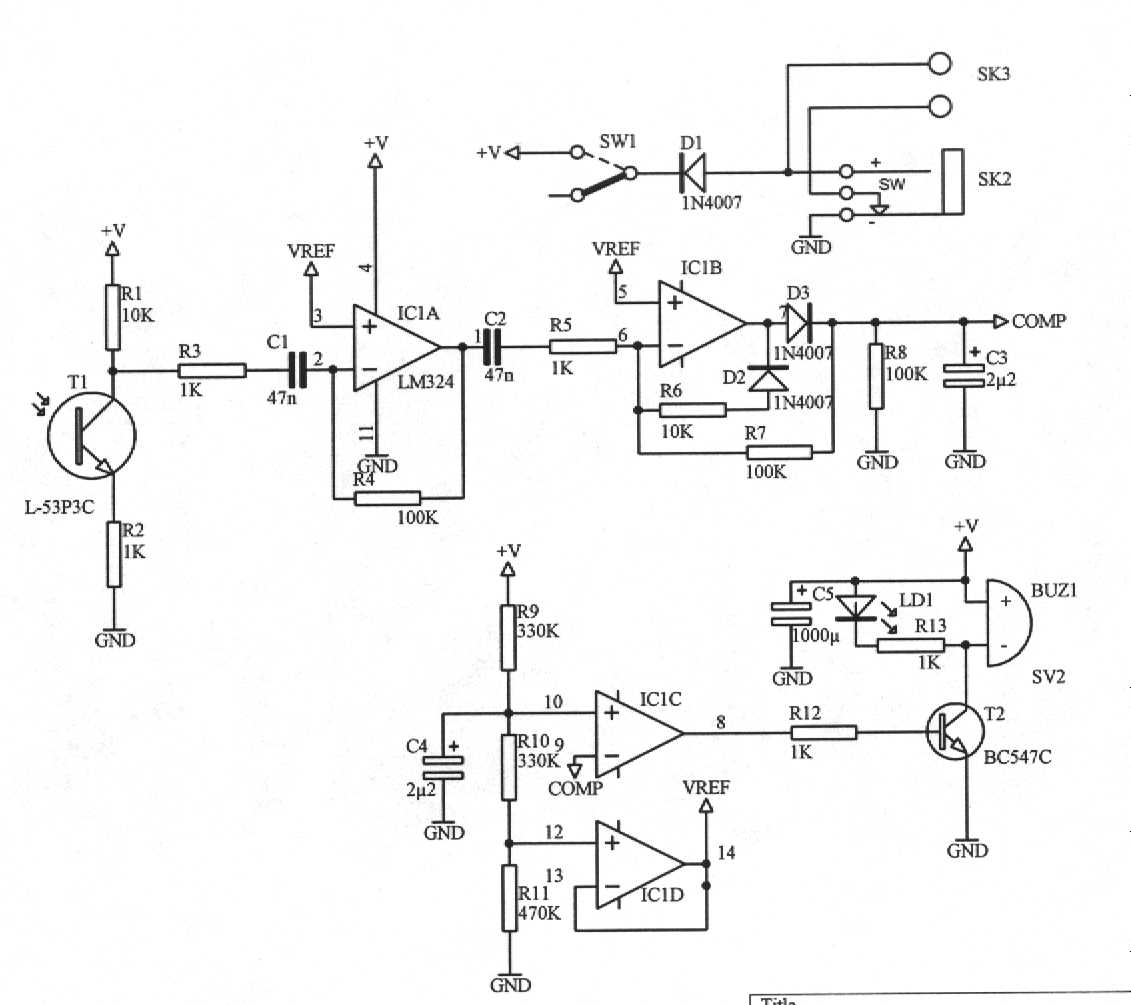

Schaltplan fuer dem Sender:

Das vom Sender gesendete Infrarot Licht wird hier von einem Fototransistor empfangen. Dieses Signal wird durch einen Verstaerker verstaerkt und dann durch einen Gleichrichter gleichgerichtet. Der Piepser empfaengt schliesslich das Signal. Er piepst aber erst, sobald das Signal unterbrochen wird, weil dann eine Person den Infrarotstrahl unterbricht. Sobald der Lichtstrahl durchbrochen wird, wird auch ein Signal an den Raspberry Pi geschickt, welcher daraufhin um eine Zahl hochrechnet.
